3.2 原型介绍

　　基于IPv6校园的仪器设备能耗监控平台主要包括：实时功率监控、仪器设备历史运行机时数对比、学院指定时间区间能耗统计、实验室指定时间区间能耗统计、单台设备指定时间段能耗统计等功能。

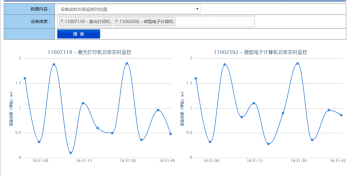

　　为对于某两台校园仪器设备的实时功率监控的对比图，通过实时功率的曲线对比直观的反应两台仪器设备的实时功率并且并排显示形成对比。如图7所示，编号为11007119的激光打印机在16：51：05和16：51：30出现功率高峰。

　　图7 校园仪器设备实时功率监控对比图

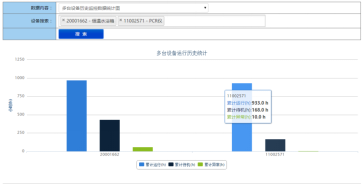

　　图8为对多台设备的各运行状态累计时间的对比图，以柱状图的形式展现两台设备的运行、待机、异常时间。图8中编号为20001662的恒温水溶箱累计运行时间近900小时，包括待机400小时和异常100小时。而编号为11002571的PCR仪累计运行时间933小时，包括待机168小时和异常10小时。通过柱状图对比，为高校实现节能减排和仪器设备使用规划等提供直观的统计分析数据。

　　图8 仪器设备历史运行机时数对比图

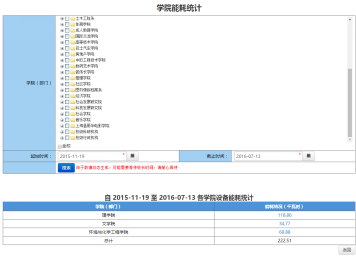

　　对于单日能耗数据可以进行多维度的组合查询的方式，实现不同角度的统计分析。如图9为字2015-12-01到2015-12-31的选定三个学院的能耗统计。

　　图9 学院能耗统计

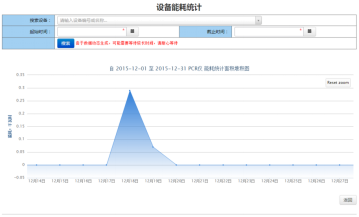

　　同时，平台采取一种能耗统计面积堆积图的形式，对单台仪器设备在一段时间内的能耗情况进行展示。如图10为一台PCR仪在2015-12-01到2015-12-31的能耗统计面积堆积图。

图10 PCR仪-能耗统计面积堆积图

　　通过这种数据分析结果图形化的展示，可以比较直观的反映出校园仪器设备的运行状态、待机情况、能耗情况。通过图形化的展示数据分析的结果可以帮助高校管理层进行科学管理和支持决策分析，帮助设备的管理员定制科学合理的仪器设备的购置共享计划。
